Nano-ITX超微型AMD APU主板赏析,全球唯一！
12x12cm全球首款Nano-ITX主板上市
AMD Fusion APU迷你主板套装我们已经见识过了技嘉、微星、蓝宝、华硕、迪兰恒进、华擎等知名厂商的产品，不过几乎全部都是Mini-ITX迷你板型规格，只有华硕推出了Micro ATX小板型，那么还有没有其他形式呢？

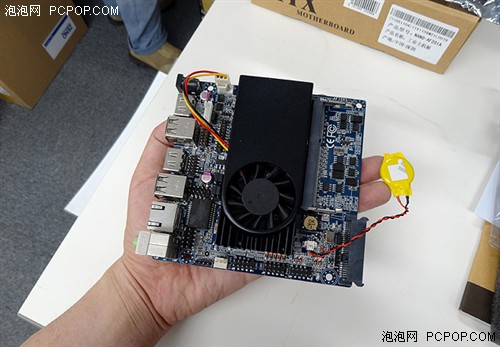

答案显然是肯定的。来自深圳的致铭主板就独家采用了更小巧的Nano-ITX。这是台湾威盛在2004年初推出的超微型主板规格，长宽仅有12×12厘米，大约和一张光盘相当，正好可以放在掌中。如今终于成真。
本站近日就收到了致铭提供的这块另类小板，型号为“ITX-AF2S1A”。该主板主要面向工控、嵌入式、数字娱乐、通信等专业领域，基本不会出现在零售市场上，但这也不妨碍我们细细把玩，只当解馋了。
没有任何背景单看主板是无法体会其超迷你身材所带来的震撼的，所以下边简单对比一下。
左上方是索泰的Mini-ITX规格主板H67-ITX WiFi，17×17厘米，右边则是Intel原厂的ATX标准规格DP55KG，30.5×24.5厘米。
再来一张，右边是苹果iPhone 4，11.52×5.86厘米。
一、正面细节

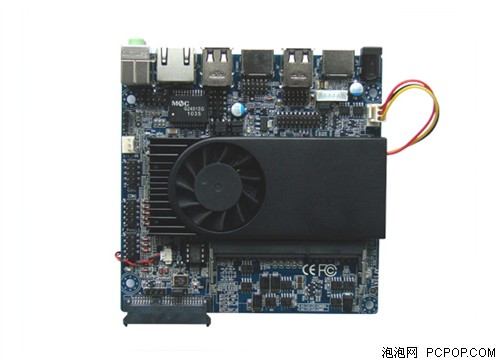

整块主板上最显眼的莫过于散热器了。当然不是因为散热器太大，而是因为主板实在太小。小小的风扇下边就是AMD APU处理器，旁边是AMD A50M芯片组。
SATA 3Gbps接口。好像和平常不一样？那怎么使用？别急，后边告诉你答案。
DDR3 SO-DIMM笔记本内存插槽，最大容量2GB。
来自台湾旺宏电子的NOR Flash芯片，用于AMI 8Mb BIOS程序，支持RPL/PXE无盘启动。
因为主板空间实在有限，所以很多功能都是通过插针跳线形式提供的，有需要即可转接输出。这边从左到右分别用于S/PDIF、系统风扇、COM1、COM2、前面板。
转过来在背部接口后边，最左侧是前置音频输出，旁边的MNC G2401SG是一颗网络滤波器，右边紧挨着的是USB跳线，四个小方块则是用于控制mini PCI-E界面的。
这里是视频输出区域，包括两个VGA和一个LVDS。
白色的是LVDS Inverter插针，右边自然是连接散热器的。
SATA接口后边已经装上跳线的是消费级红外插针，旁边是扬声器插针。

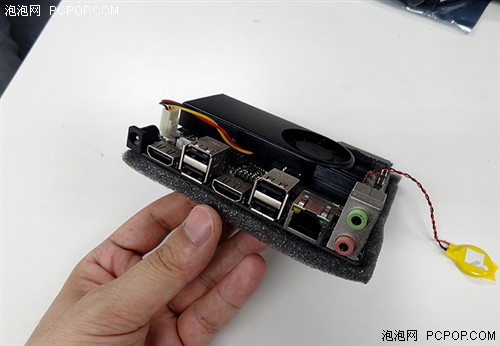

背部接口。12-20V DC供电接口(支持宽幅调节)、两个HDMI、四个USB 2.0、RJ-45、两个模拟音频口。再借助主板上的两个VGA、一个LVDS插针，可以提供多种输出方案，支持同步、异步双屏显示，当然也支持1080p高清播放。
二、背面细节
因为主板空闲有限，而且正面很多地方都用于安放扩展插针，所以大量元件都被转移到了背面。
这里是供电部分。
这下边是ITE IT8717F-S I/O输入输出控制芯片。
mini PCI-E扩展插槽，可安装Wi-Fi 802.11n无线网卡等。
Realtek ALC883 7.1声道音频控制器。
Realtek RTL8111C千兆网络控制器。
Chrontel CH7036A-BF视频解码芯片，可将模拟RGB转接为DVI/HDMI LVDS信号源，也是两个HDMI接口的背后功臣。
三、拆解与附件
散热器的拆卸非常简单，拧下六颗固定螺丝就能看到内部风光了。
AMD C-50 APU处理器，代号Ontario，双核心，主频1GHz，整合图形核心Radeon HD 6250，热设计功耗9W。
AMD A50M芯片组，代号Hudson-M1。
转接附件，包括两个VGA转接输出、一个COM口转接输出，以及SATA电源/数据线。
最后是主板和布局示意图、插针跳线说明。

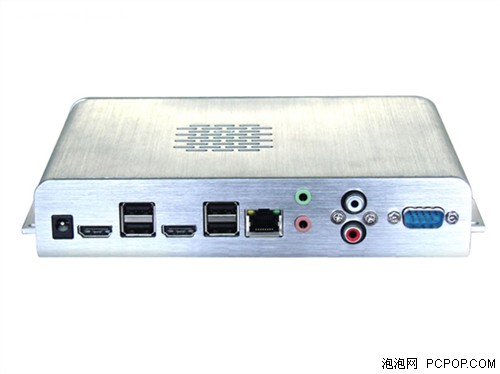

致铭方面又补充了几张整机照片，而且提供了两种配置，一种小型的直接包围主板，一种稍大型的(其实也小得恨)扩展了COM口和两个音频口。外壳颜色有银色和黑褐色两种，下边看到的是银色款式。
国内主板厂商致铭在今年年初介绍了一款采用Nano-ITX的主板，随后就杳无音讯，今天这款主板已经正式上市，产品主要面向工业控制领域。
致铭这款Nano-ITX工控主板的型号为ITX-AF2S1A，尺寸仅为12x12cm，比目前流行的Mini-ITX还要小上一圈，主板搭载了AMD E-350 APU，采用了双核设计，主频为1.6GHz，提供了1个SO-DIMM内存插槽，最大支持4GB内存，另外主板还提供了1个SATA 3Gbps接口（带15pin电源供电）。
IO部分主板提供了4个USB 2.0接口支持2.1声道音频输出，以及1个千兆网络接口，显示输出部分提供了2个HDMI接口。
另外我们注意到由于主板并没有配备24pin电源接口，主板通过12V直流电源供电。
目前ITX-AF2S1A已经在日本上市，售价为32800日元，折合人民币2746元，基本接近一套PC平台的价格了，正所谓物以稀为贵。 |
